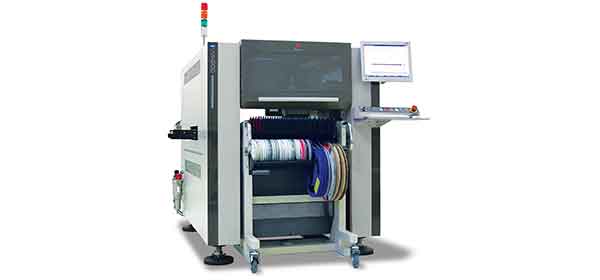

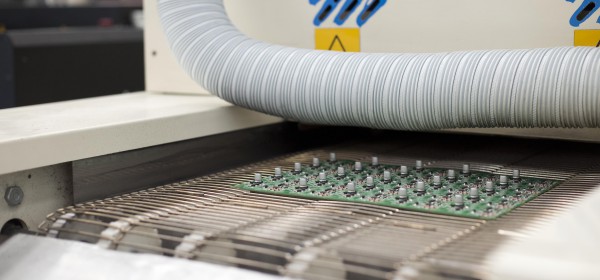

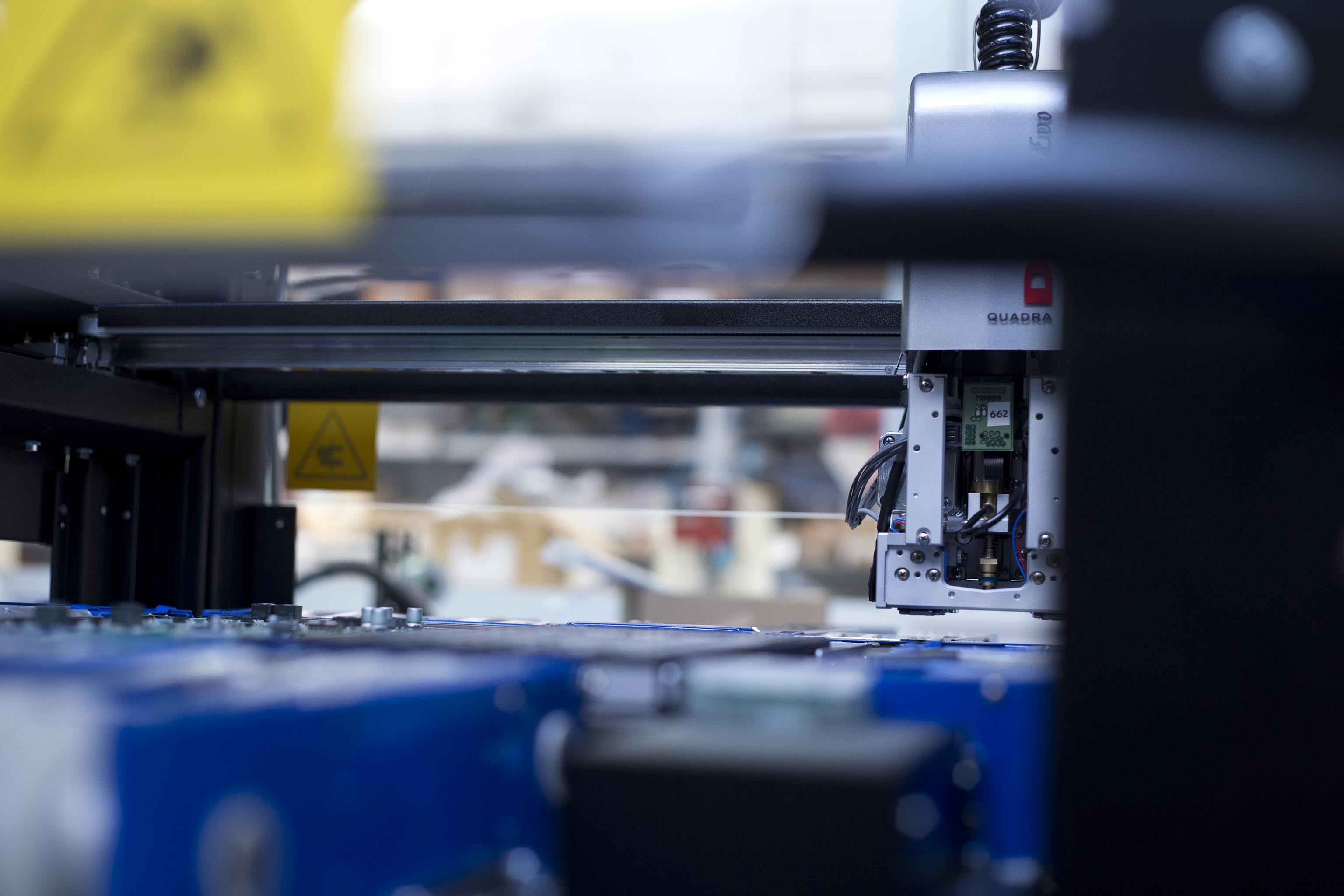

Lavorazioni SMT

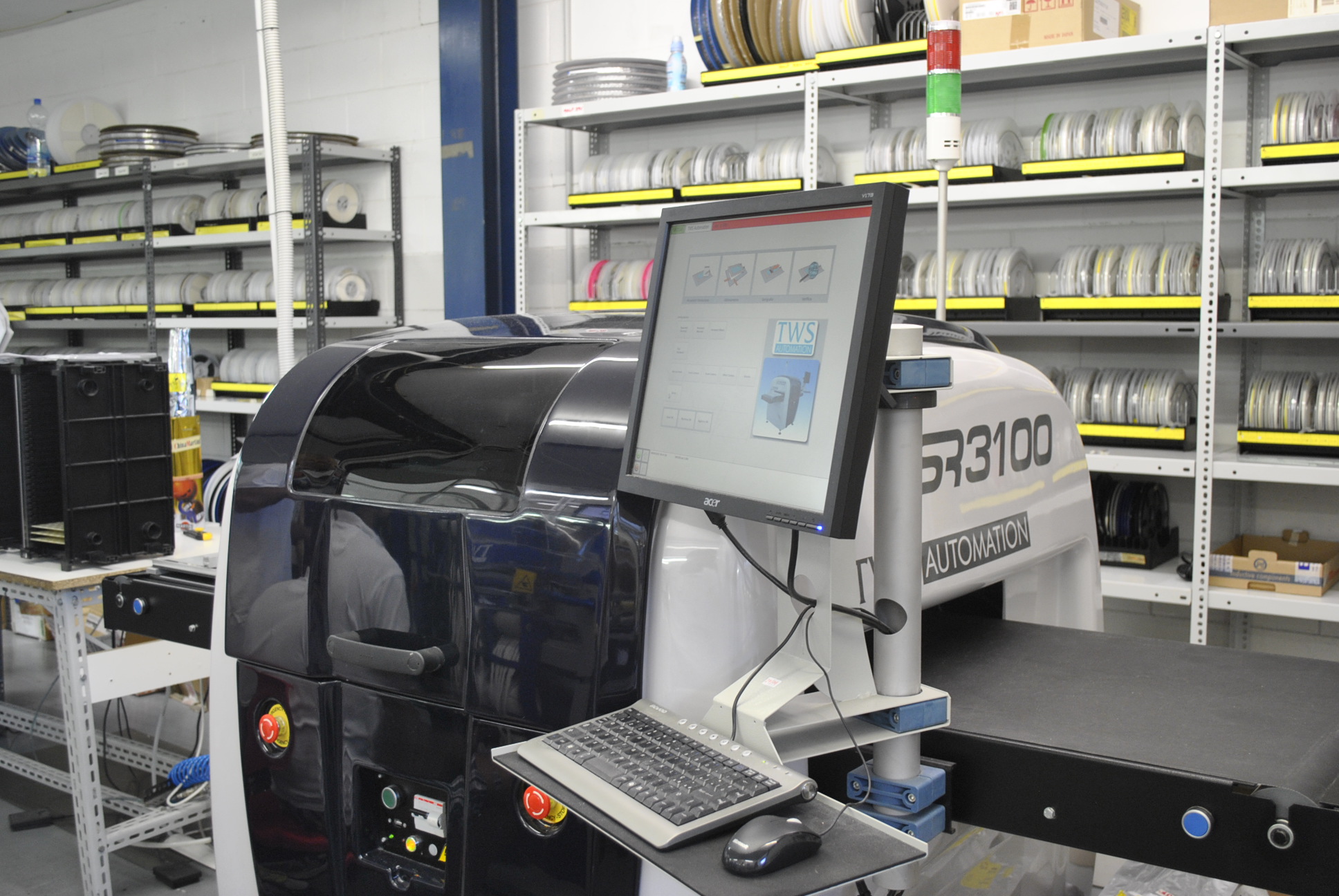

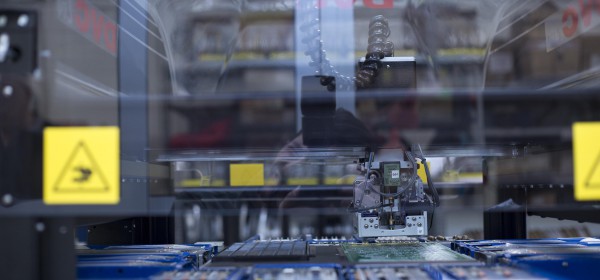

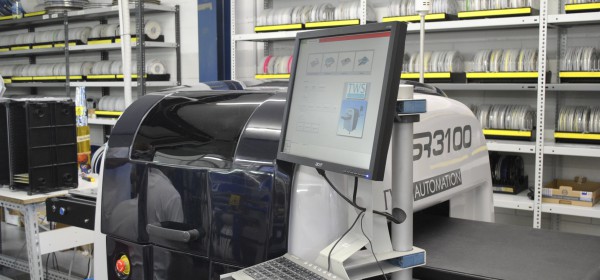

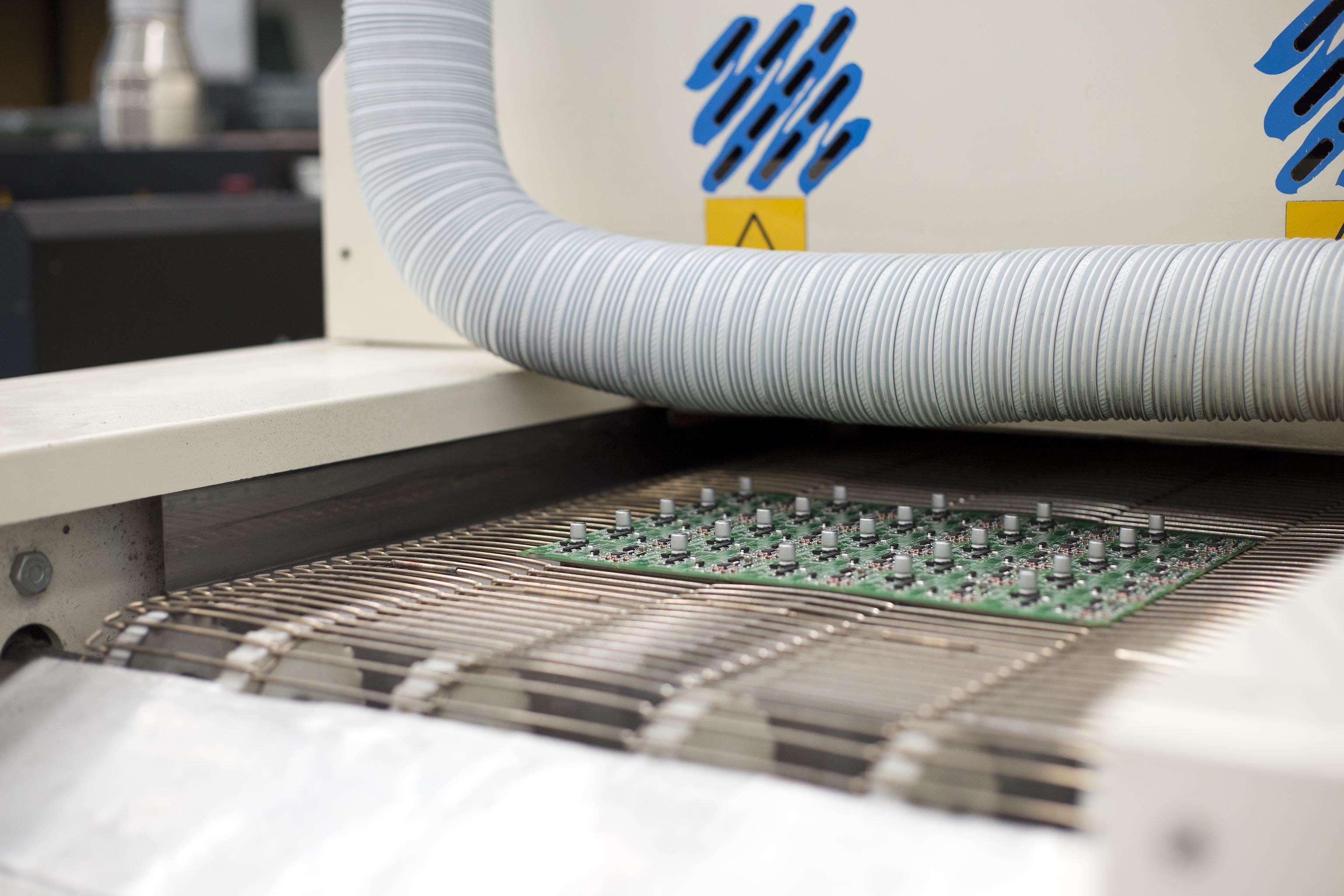

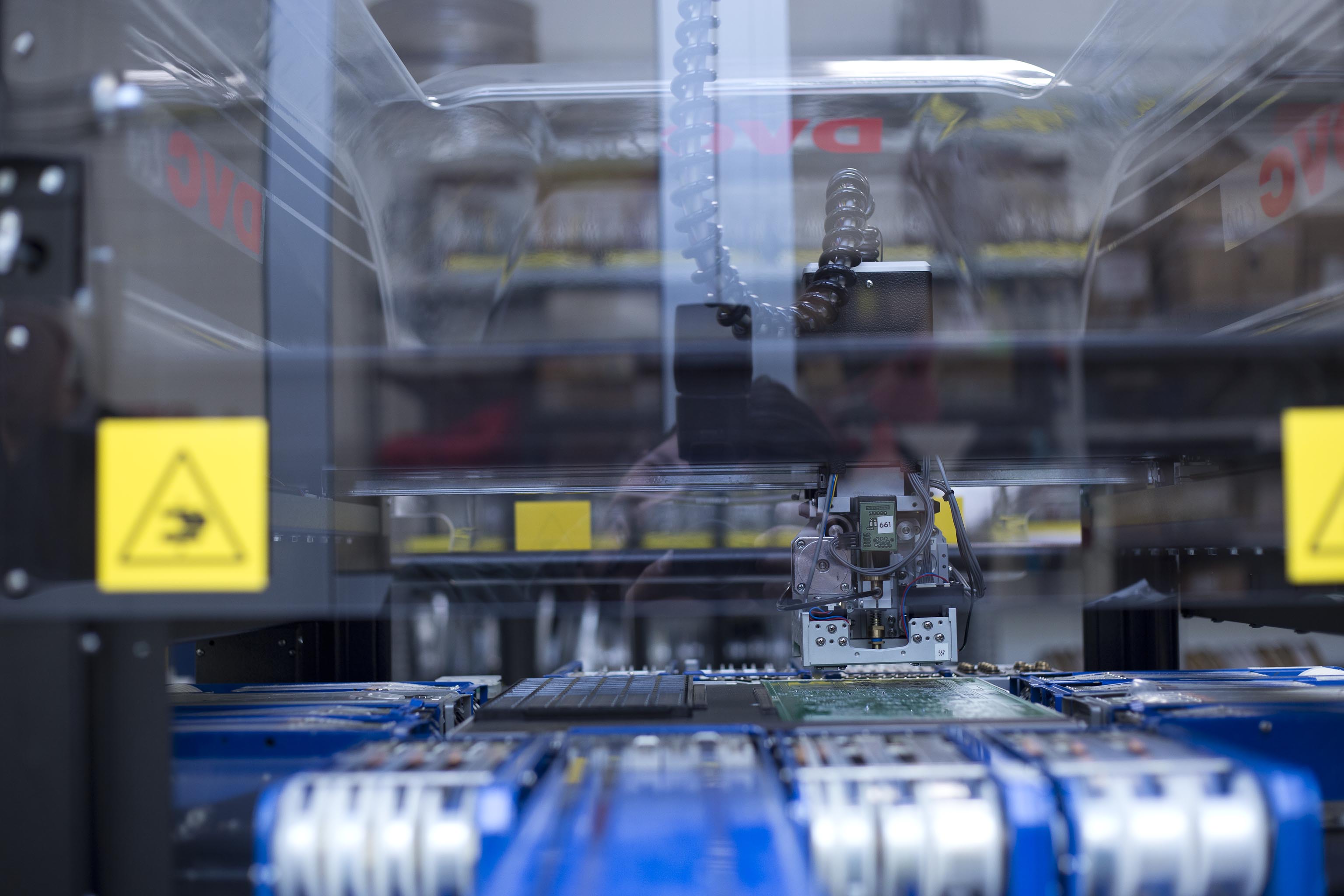

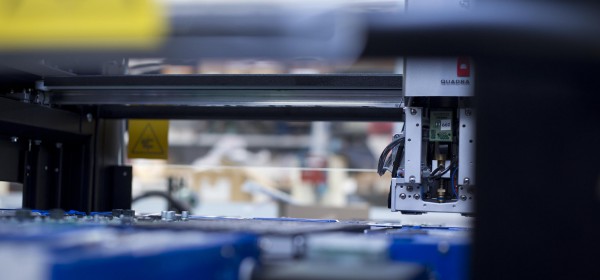

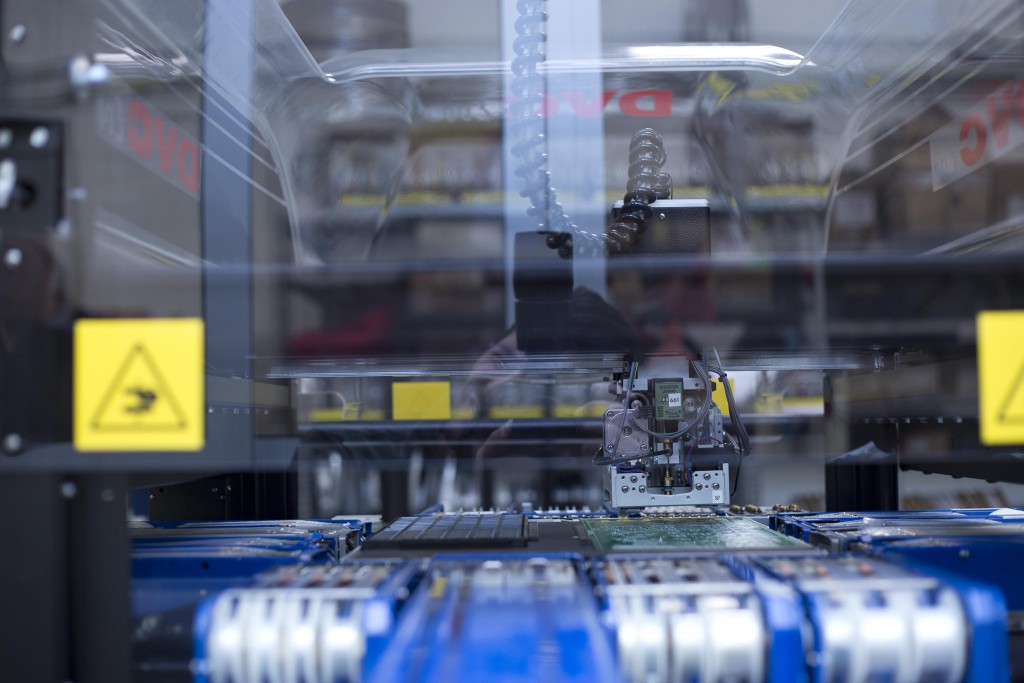

  • Assemblaggio schede elettroniche in tecnologia SMT.
  • Assemblaggio schede in tecnologia mista, tradizionale e SMT lato componenti e/o saldatura, con deposito in automatico del punto colla per componenti SMD lato inferiore scheda (unica saldatura con saldatrice a doppia onda )
  • Montaggio particolari meccanici.

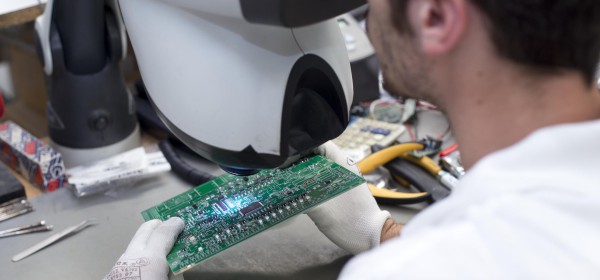

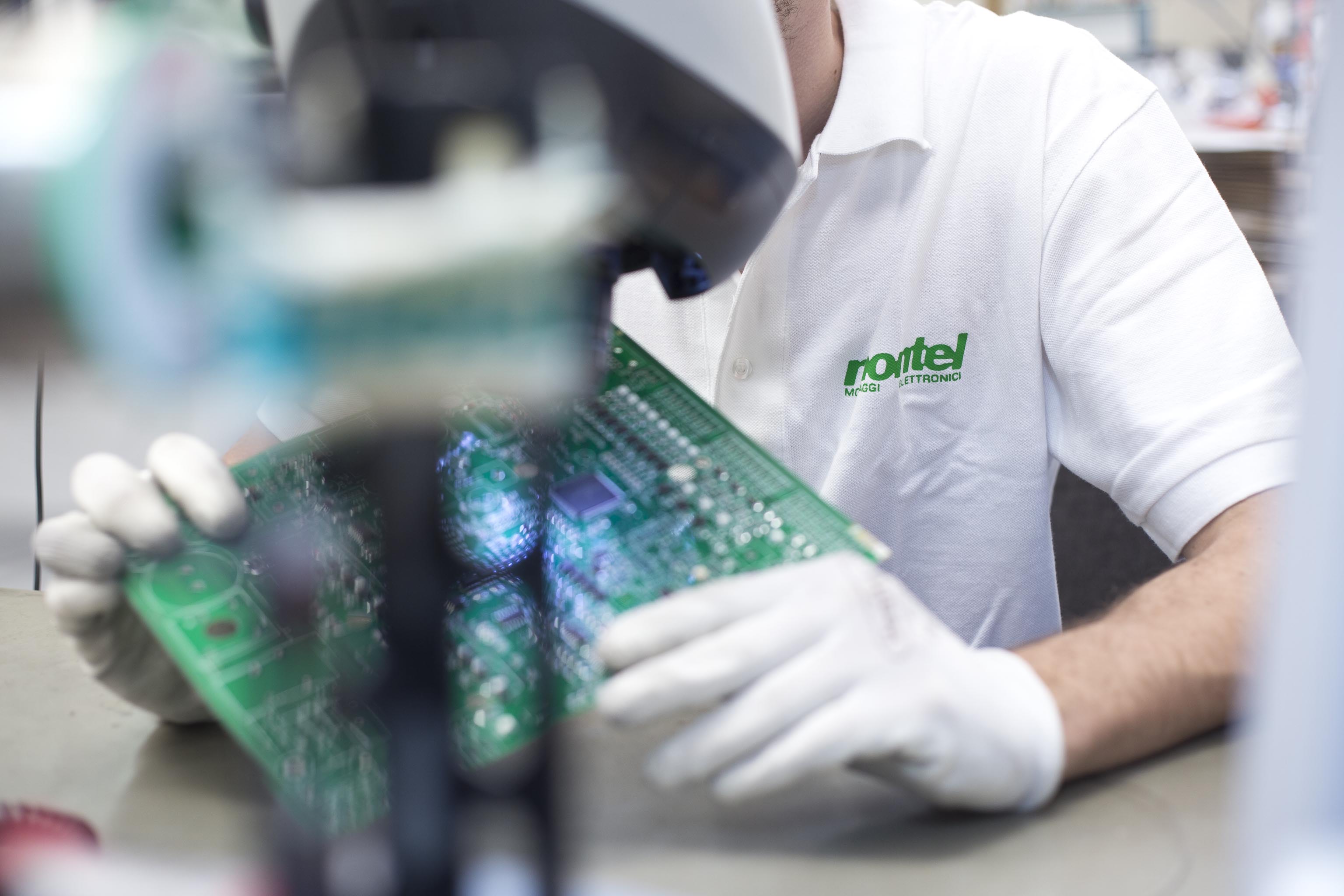

  • Riparazione e rilavorazione di schede elettroniche SMT con stazione saldante/dissaldante ad aria calda.

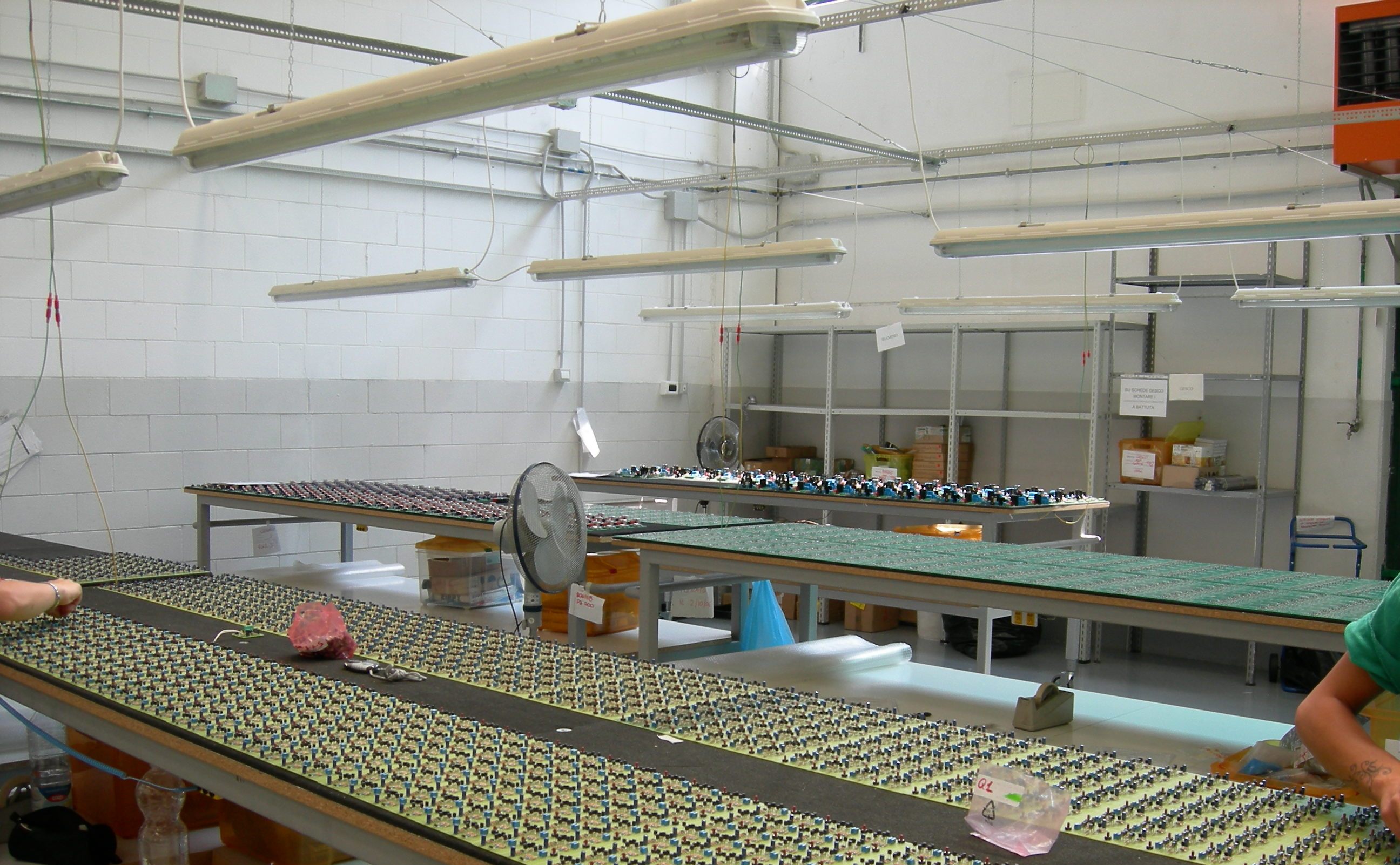

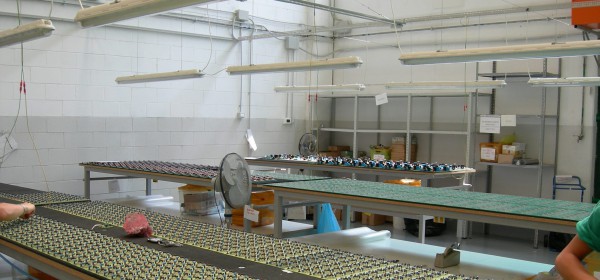

Lavorazioni THT

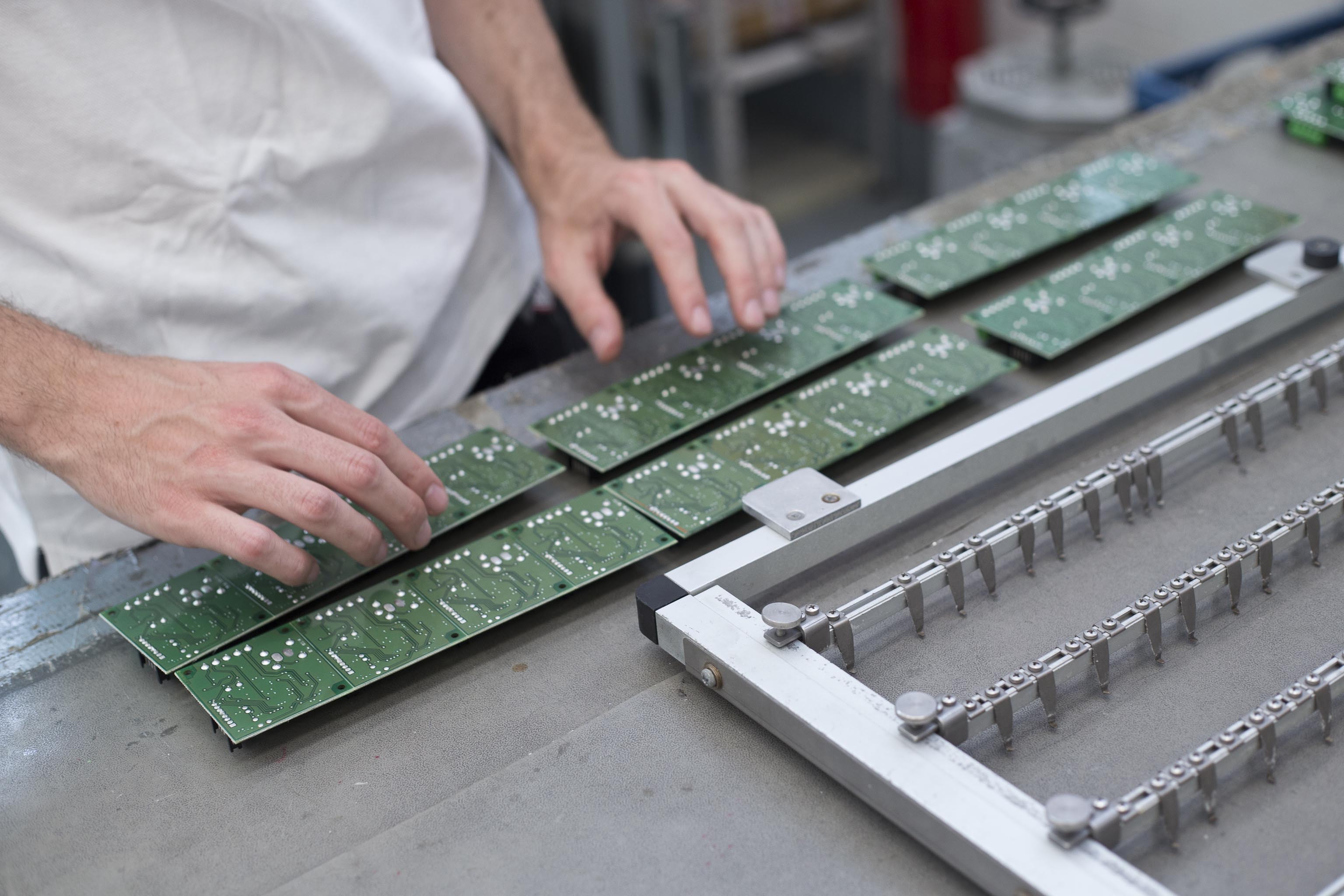

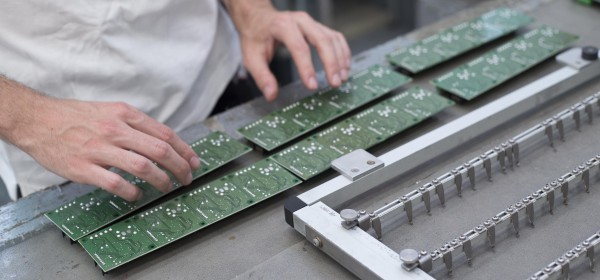

  • Assemblaggio schede elettroniche in tradizionale.

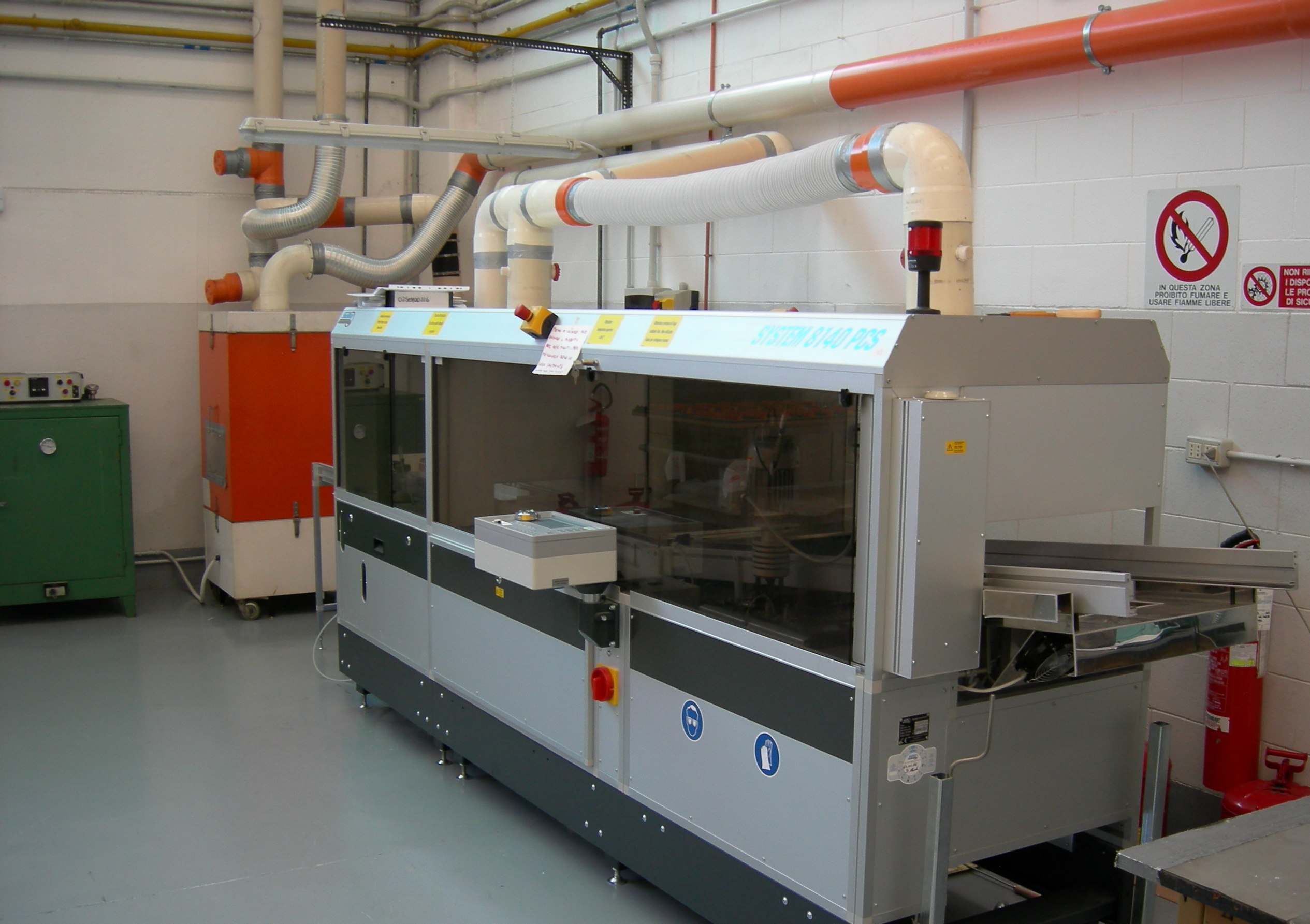

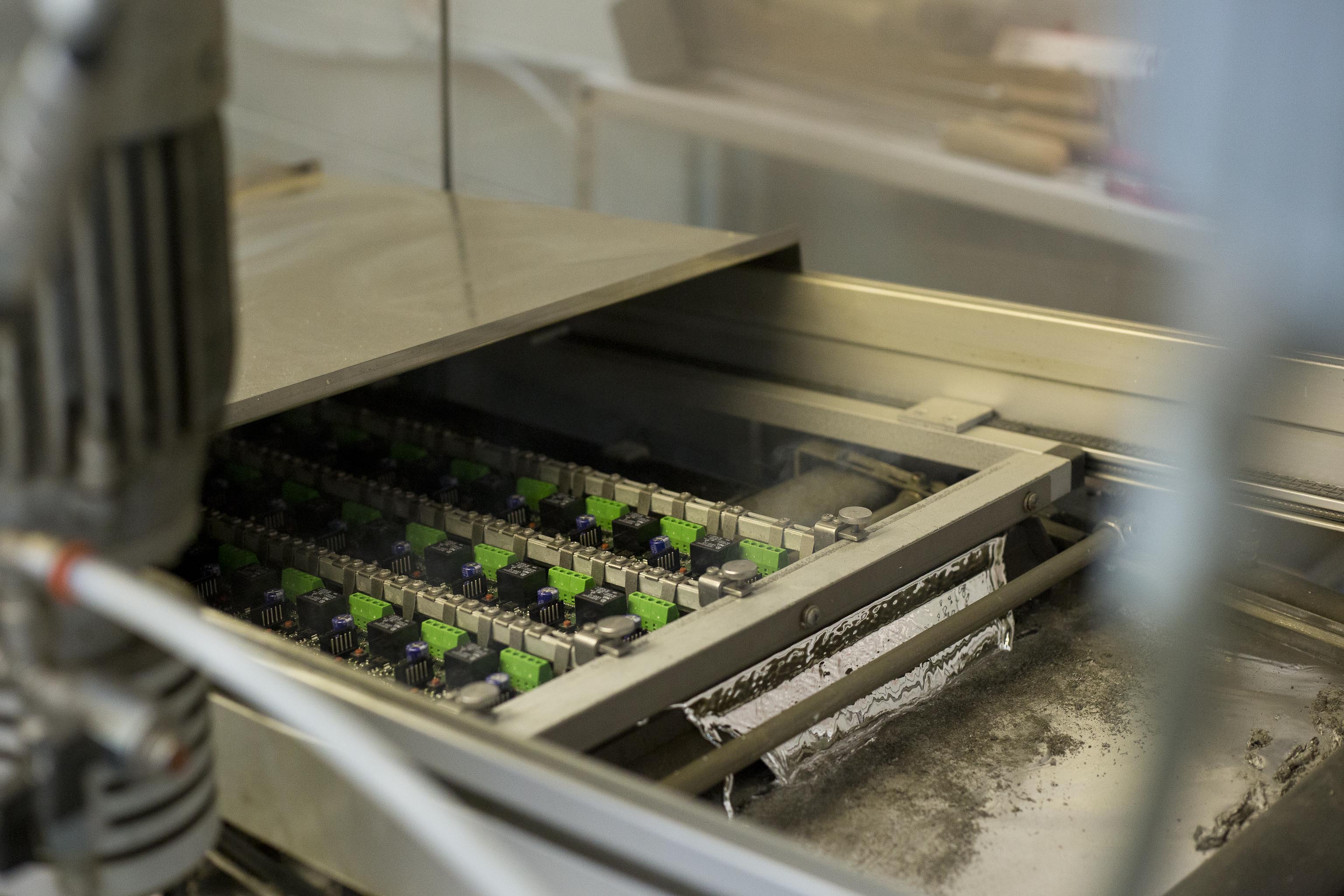

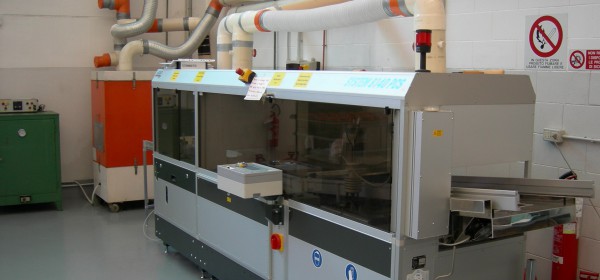

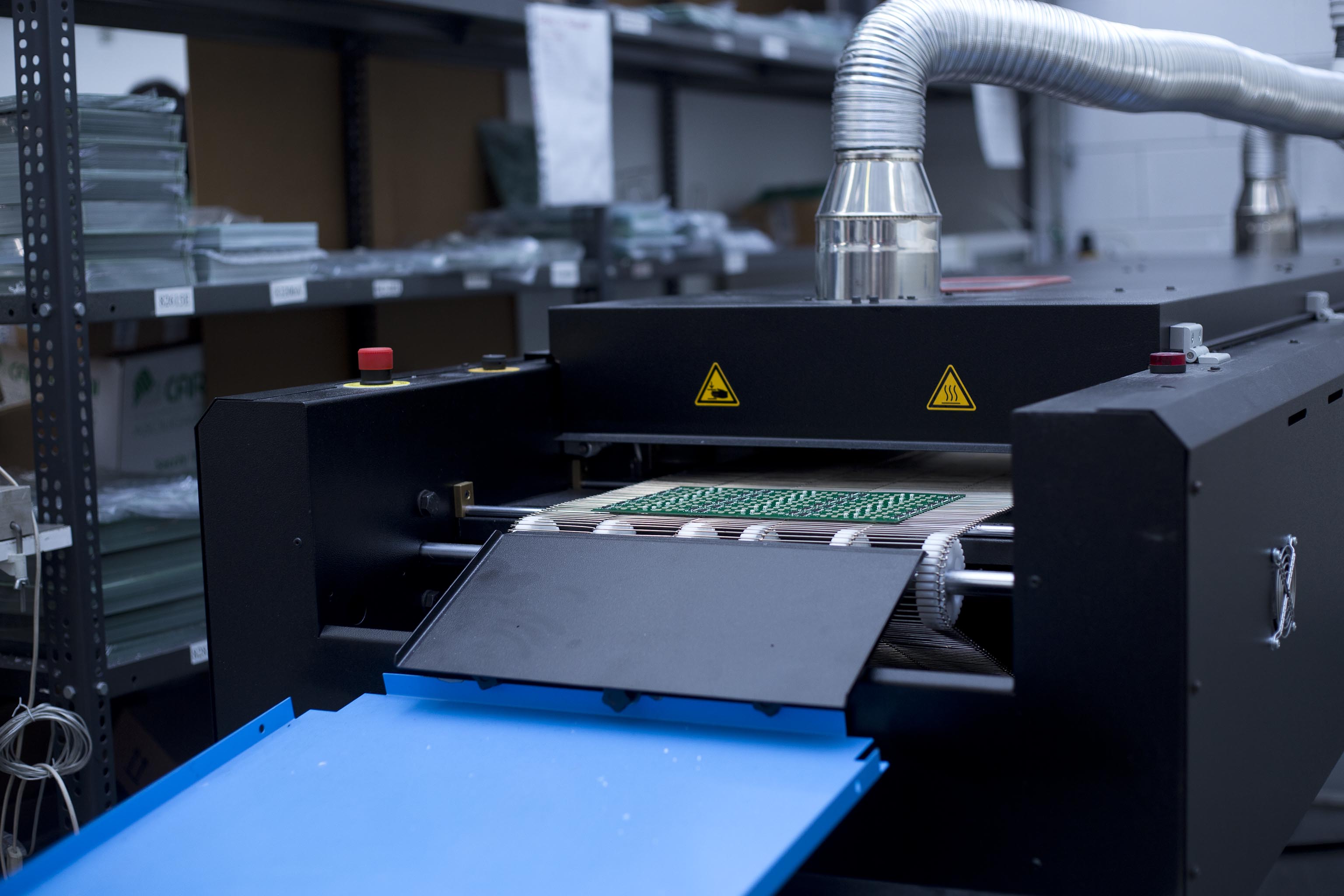

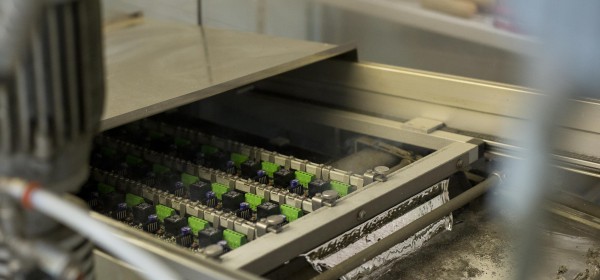

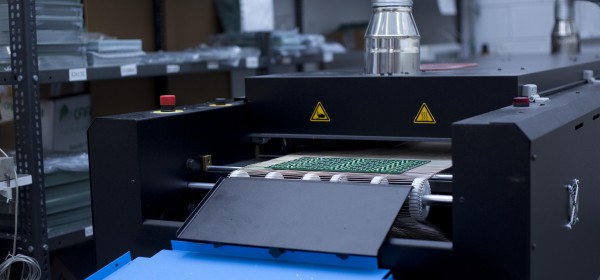

  • Saldatura ad onda e doppia onda in atmosfera inerte.
  • Montaggio particolari meccanici.

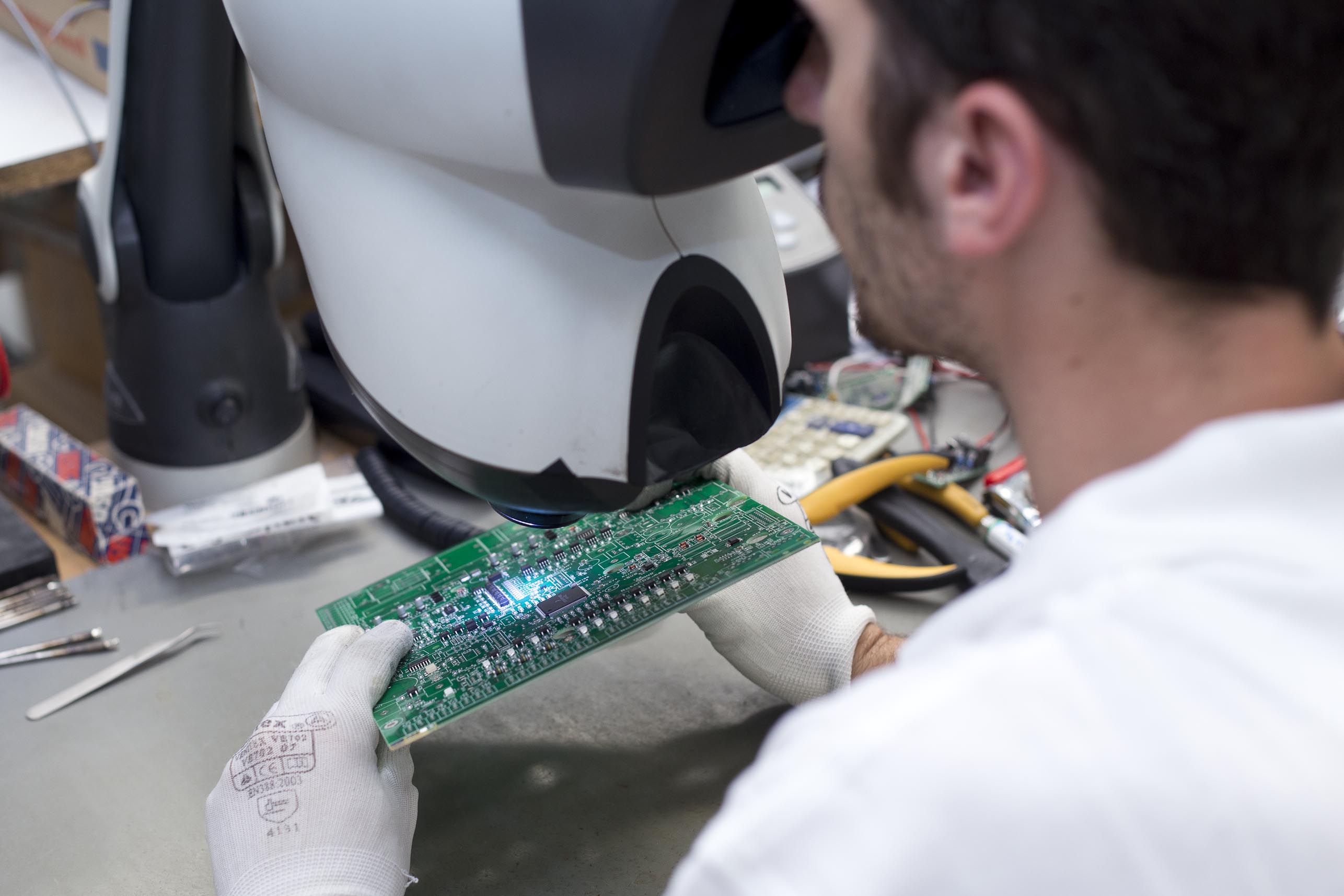

  • Riparazione e rilavorazione di schede elettroniche.

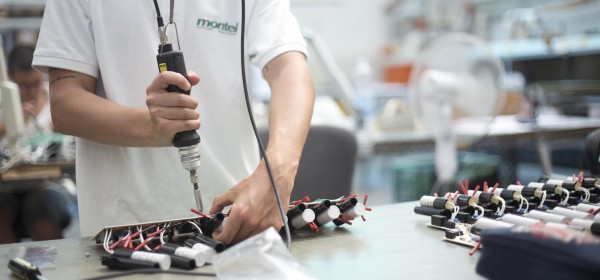

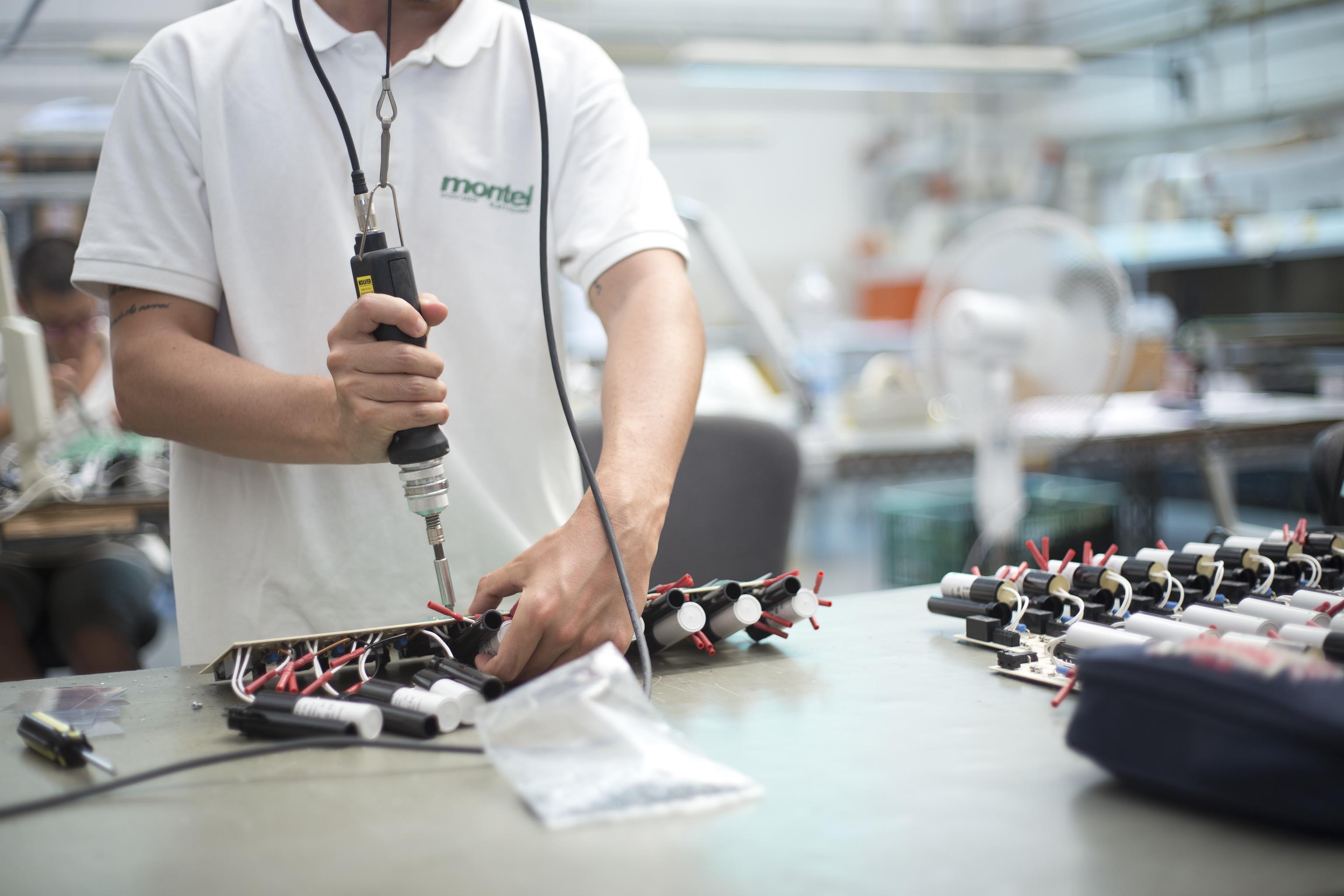

  • Assemblaggio completo di apparecchiature elettriche ed elettroniche con collaudo finale del prodotto.

Test Ottico

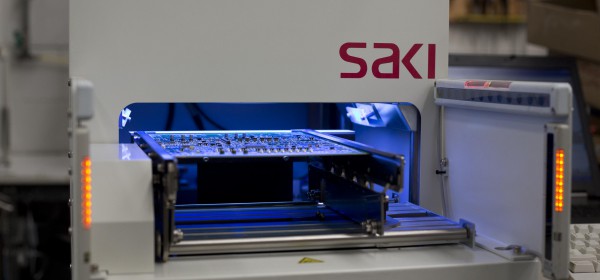

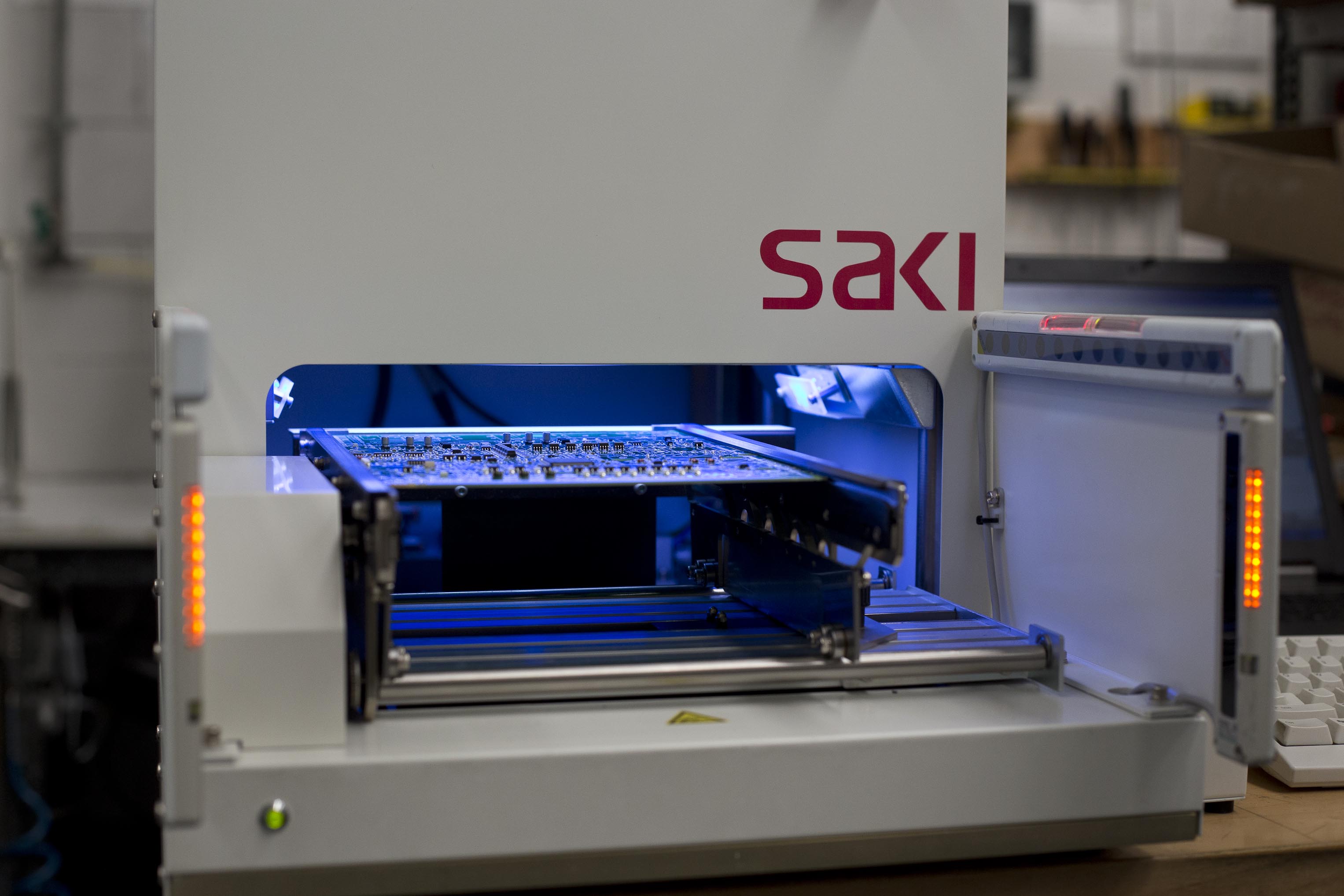

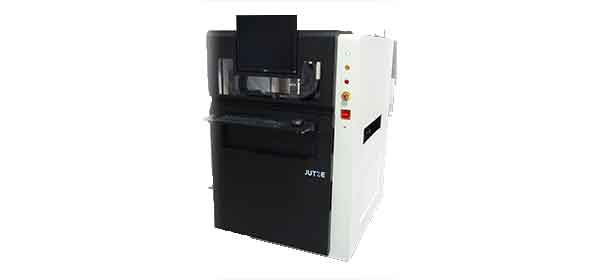

La Montel da gennaio 2007, per il controllo delle schede SMT e THT (ove consentito per dimensioni e altezza), si è dotata del sistema d’ispezione automatica ad alta velocità SAKI.

Tale sistema, a differenza di altri AOI, ha una telecamera lineare (non standard) le cui caratteristiche principali sono:

  • Dimensioni lavoro 330x250mm.
  • Larghezza camera 18 micron

Ciò le permette di visualizzare immagini la cui dimensione sia quella di un pixel.

SAKI a differenza di altri sistemi acquisisce le immagini in sistema color RGB, con lente telecentrica, mentre il 70% dei sistemi similari analizzano in bianco e nero trasformando poi l’immagine a colori.

SAKI acquisendo direttamente a colori ottiene una maggior risoluzione ed accuratezza delle immagini, con possibilità di controllare anche componenti molto piccoli quali 0201 e fine pitch con passo 0,3 mm.

SAKI a differenza di altri sistemi similari, ha tre tipi diversi di luce utili ad analizzare le immagini, luce TOP,SIDE,LOW si può quindi selezionare la luce più idonea per la ricerca di eventuali errori.

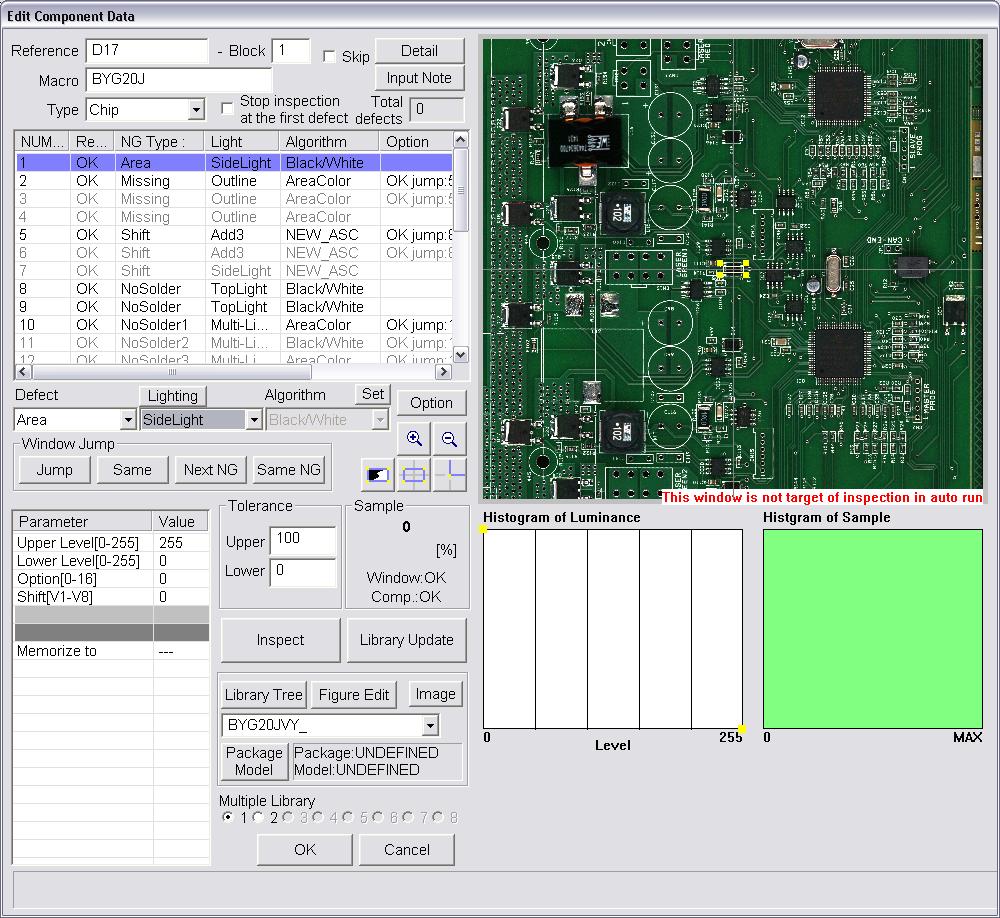

Inoltre, mentre la maggior parte dei sistemi desktop lavorano in modalità IMAGEMATCHING comparando le immagini acquisite con una scheda campione preventivamente controllata visivamente, SAKI elabora le immagini utilizzando degli algoritmi matematici che trasformano l’immagine in valori numerici permettendo il confronto con quanto preventivamente settato a programma.

Grazie a questa tecnologia SAKI ottiene una maggior precisione, affidabilità e ripetitività di controllo.

Ovviamente l’affidabilità del Test Ottico dipende anche dalla professionalità ed esperienza maturata nel tempo da chi esegue il programma di verifica.

Avendo eseguito ormai dal 2007 innumerevoli programmi possiamo dare garanzia della corretta esecuzione grazie anche l’affidabilità delle nostre librerie create col tempo.

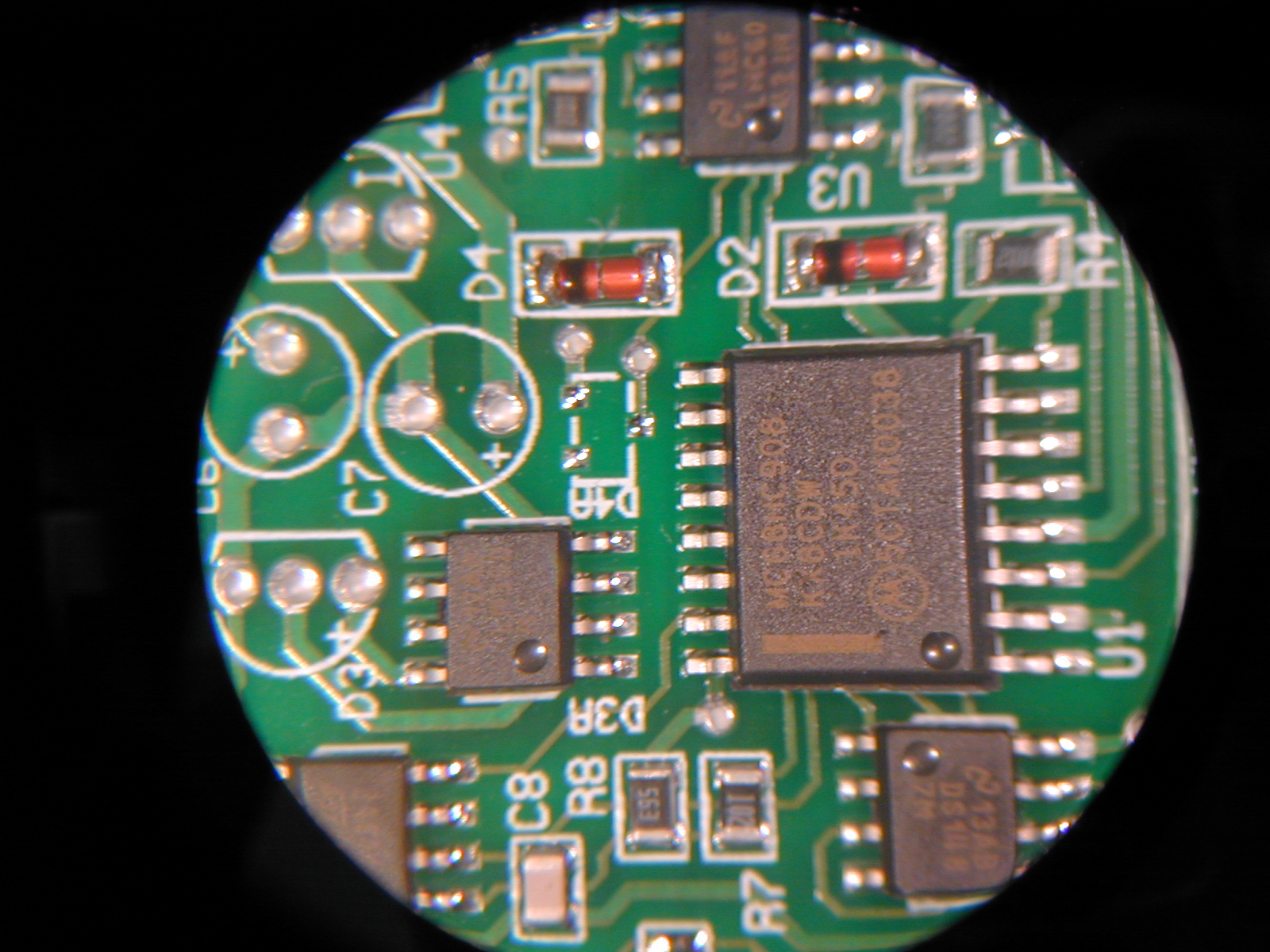

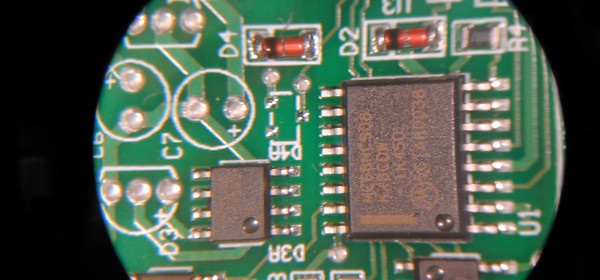

Il sistema automatico d’ispezione SAKI individua facilmente:

  • Componenti mancanti.
  • Valore errato.
  • Mancato allineamento.
  • Errata polarità.
  • Componente alzato.
  • Corto circuito.
  • Saldatura grassa, magra o mancante.
  • Componente capovolto.

Interfaccia

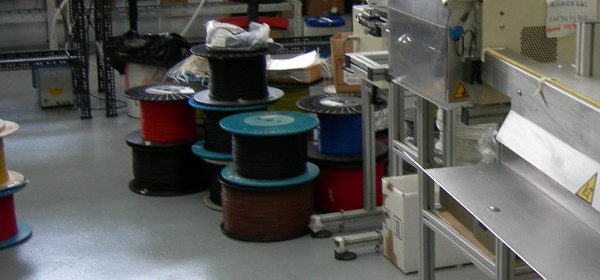

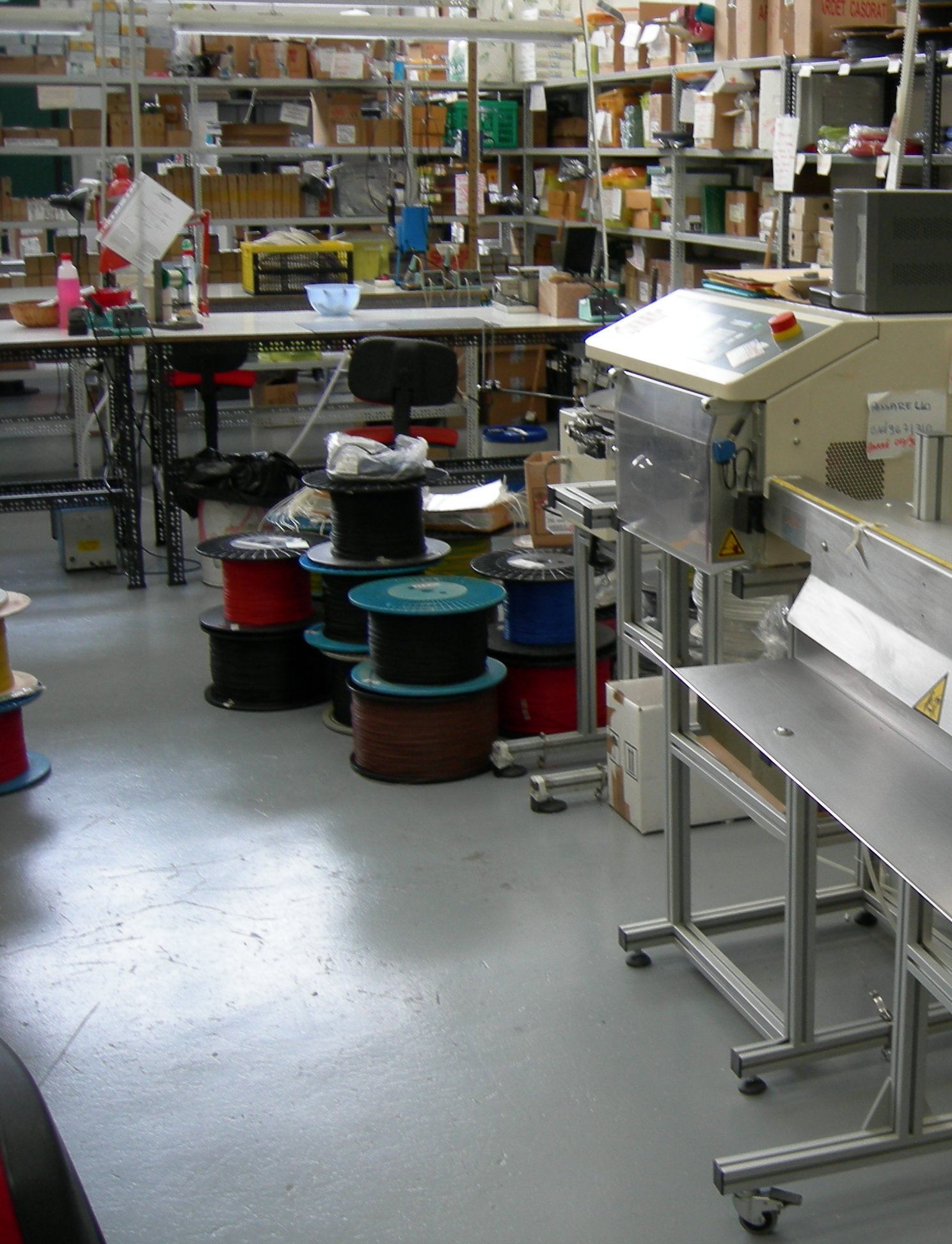

Lavorazione del cavo unipolare e multipolare

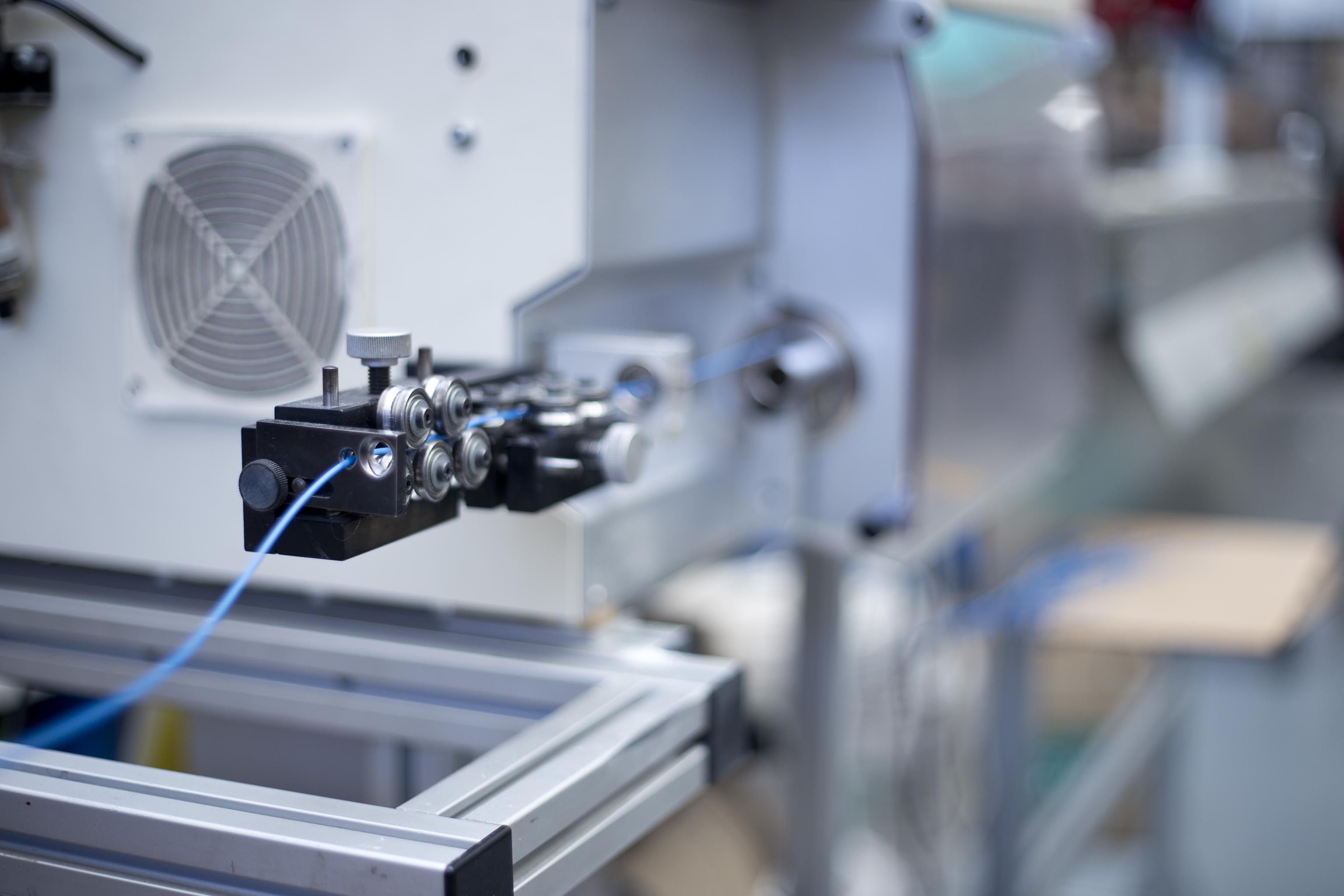

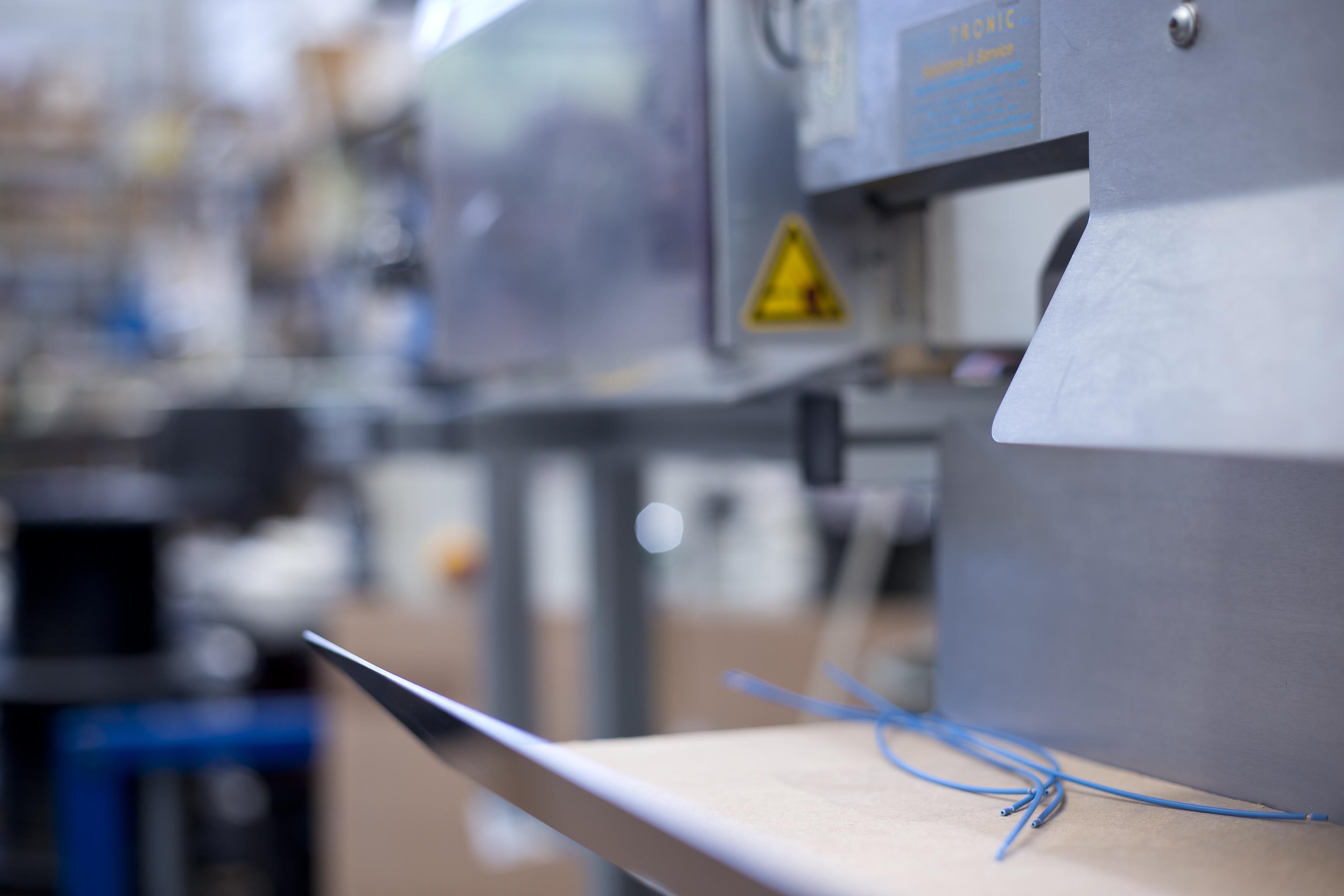

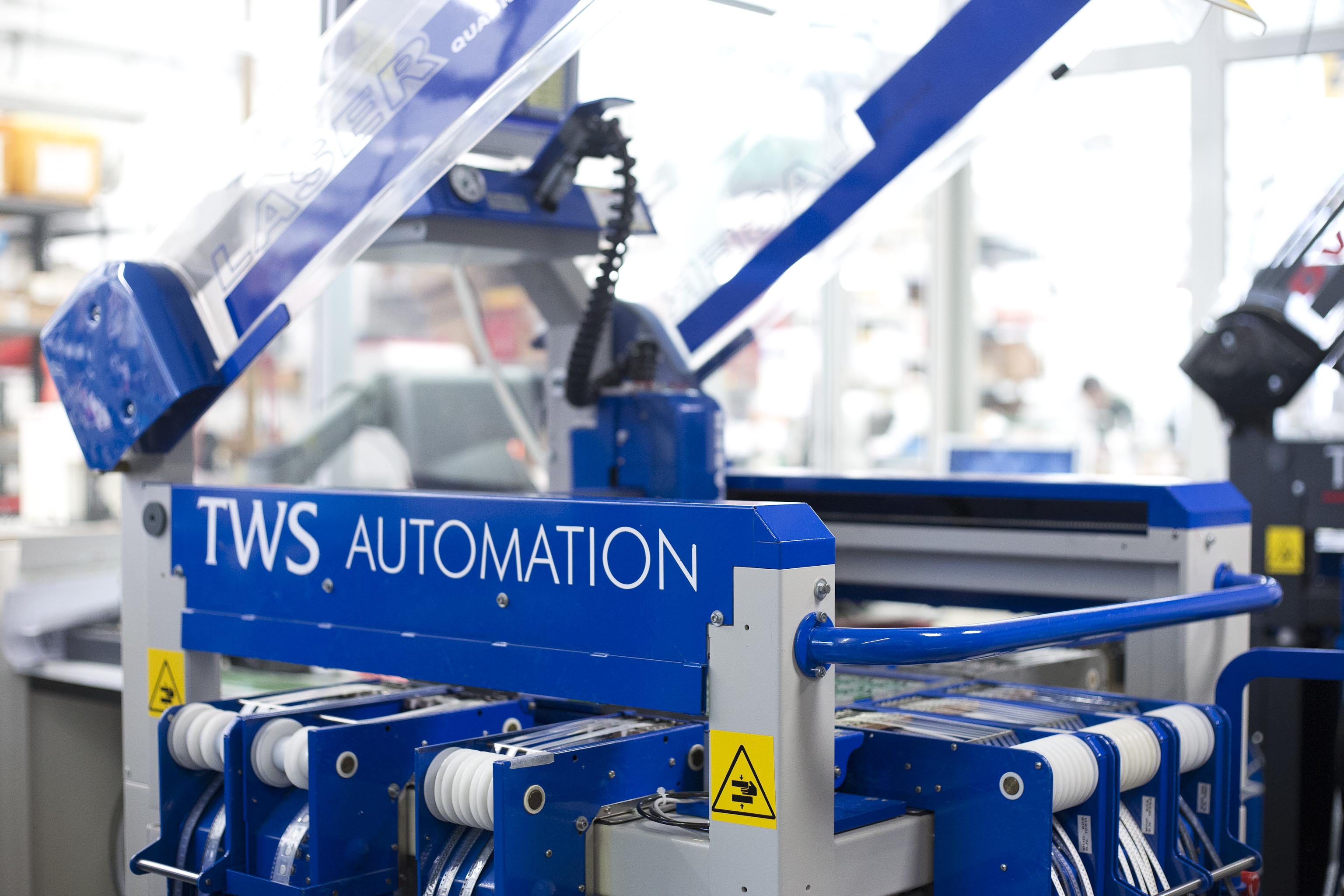

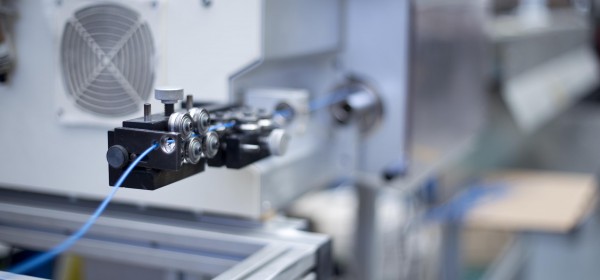

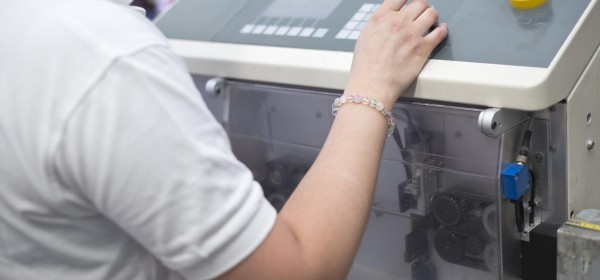

Taglio e spellatura con macchina a controllo numerico di fili unipolari e multipolari da AWG 30 a AWG 4 con relativa marcatura alfanumerica del cavo a trasferimento termico.

Taglio e spellatura di cavi coassiali, cavi in teflon, silicone e PVC, unipolari e multipolari.

Taglio e spellatura tramite spellafili termica di cavi con rivestimento speciale.

Crimpatura con pressa elettrica e pneumatica sino a 50mmq di sezione.

Approvvigionamento materiali

Fornitura di tutta la componentistica necessaria per la costruzione del prodotto/scheda con la gestione completa o parziale del kit. Il nostro ufficio acquisti, da anni in contatto con tutti i più importanti fornitori di componentistica elettronica, è in grado di proporvi prezzi di assoluto interesse e di gestire l’acquisto del materiale in fornitura completa e/o parziale.
